[CentOS 7] VirtualBox를 이용한 다른 네트워크 간 게스트 통신

안녕하세요, 씨앤텍 시스템즈 황순호 연구원입니다.



 이번 포스트는 VirtualBox에서 서로 다른 네트워크의 게스트 간 통신이 가능하도록 구현하는 방법에 대해 작성하겠습니다.

VirtualBox에서 제공하는 네트워크 설정에서는 게스트끼리 같은 네트워크로 묶여 통신이 직접 이루어집니다.

따라서 라우터를 경유하여 통신이 이루어지는 네트워크를 구현하기 위해서는 추가적인 설정이 필요합니다.



---



환경 구성을 위해 필요한 준비물은 다음과 같습니다.



1. VirtualBox

2. VirtualBox에 설치 가능한 CentOS 7 이미지



---

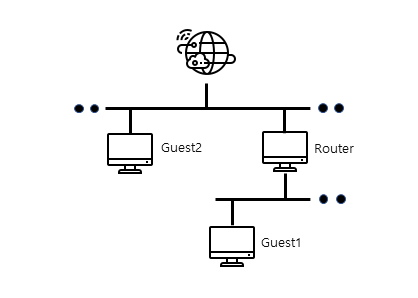

구현하고자 하는 네트워크 구성은 다음과 같습니다.

---



1. 가상 환경 설정



가상 환경이므로 실제로 그림과 같은 구성은 아니나 그림처럼 Guest1이 Router를 경유하여 Guest2와 통신할 수 있도록 설정해보겠습니다.



---



Guest1 네트워크 설정 -> 어댑터 1 -> 네트워크 어댑터 사용하기 체크 -> 내부 네트워크 선택



Guest2 네트워크 설정 -> 어댑터 1 -> 네트워크 어댑터 사용하기 체크 -> 어댑터에 브리지 선택



Router 네트워크 설정 -> 어댑터 1 -> 네트워크 어댑터 사용하기 체크 -> 어댑터에 브리지 선택 -> 어댑터 2 -> 내부 네트워크 선택







---

2. CentOS 7 네트워크 설정



이제 게스트 내에서 네트워크 설정을 변경해 보도록 하겠습니다.



먼저 Guest1에서 현재 사용하고 있는 네트워크 인터페이스를 확인합니다.

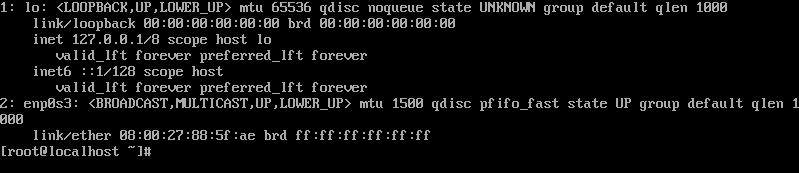

# ip addr

---

---

Guest1 환경의 네트워크 인터페이스명은 enp0s3 입니다. 인터페이스명이 다른 경우 이하 명령어나 설정 부분에서 enp0s3 대신 해당 이름을 사용합니다.



Guest1 네트워크를 설정하겠습니다.

# vi /etc/sysconfig/network-scripts/ifcfg-[인터페이스명]



CentOS7을 설치만 한 상태라면 네트워크 설정이 다음과 같이 되어있습니다.



TYPE="Ethernet"
PROXY_METHOD="none"
BROWSER_ONLY="no"
BOOTPROTO="dhcp"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="no"
IPV6INIT="yes"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
IPV6_ADDR_GEN_MODE="stable-privacy"
NAME="enp0s3"
UUID="91af51db-7cf0-4069-9433-77d356b31bca"
DEVICE="enp0s3"
ONBOOT="no"



설정 파일 내용 중 다음 부분을 변경합니다



BOOTPROTO=”none”
ONBOOT=”yes”



변경 후 아래에 다음 내용을 추가합니다.



IPADDR="10.0.2.2"
NETMASK="255.255.255.0"
GATEWAY="10.0.2.1"



변경 후 네트워크 재시작을 합니다.



$ systemctl restart network

---





Guest2를 설정하겠습니다.



Guest2는 어댑터에 브리지로 설정되어 있으므로 네트워크 설정 파일에서



ONBOOT=”yes”





해당 설정만 no에서 yes로 변경한 뒤 네트워크 재시작합니다.



$ systemctl restart network



---



Router를 설정하겠습니다



Router의 경우 어댑터를 2개 사용하고 있기 때문에 인터페이스도 2개가 확인되어야 합니다.

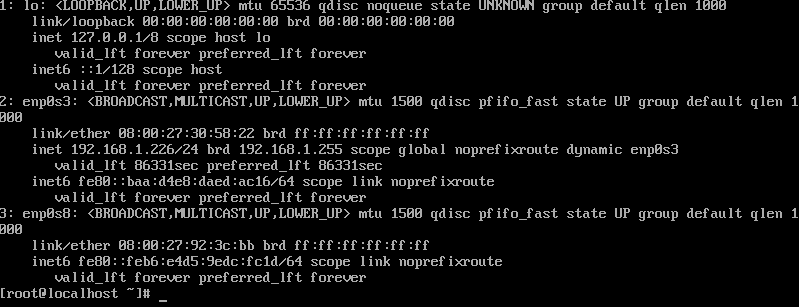

$ ip addr

---



어댑터 설정 순서대로 enp0s3가 어댑터 1, enp0s8이 어댑터 2의 네트워크 인터페이스입니다.



어댑터1 네트워크 설정을 하겠습니다.



# vi /etc/sysconfig/network-scripts/ifcfg-enp0s3



Guest2처럼 ONBOOT 부분만 no에서 yes로 변경합니다.



ONBOOT=”yes”



어댑터2 네트워크 설정을 하겠습니다.



# vi /etc/sysconfig/network-scripts/ifcfg-enp0s8

TYPE="Ethernet"
PROXY_METHOD="none"
BROWSER_ONLY="no"
BOOTPROTO="none"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="no"
IPV6INIT="yes"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
IPV6_ADDR_GEN_MODE="stable-privacy"
NAME="enp0s8"
UUID="91af51db-7cf0-4069-9433-77d356b31bca"
DEVICE="enp0s8"
ONBOOT="yes"

IPADDR="10.0.2.1"
NETMASK="255.255.255.0"



내용을 수정한 뒤 네트워크 재시작을 합니다.



# systemctl restart network





Router가 Guest 1으로부터 받는 패킷을 Guest2로 보내도록 설정하겠습니다.



다음 명령어를 입력합니다.



# vi /etc/sysctl.conf





다음 내용을 추가합니다.



net.ipv4.ip_forward = 1



Router를 MASQUERADE 모드로 변경하고 패킷을 전달하도록 다음 명령어를 입력합니다.



# iptables -t nat -A POSTROUTING -o enp0s3 -j MASQUERADE
# iptables -A FORWARD -i enp0s3 -o enp0s8 -j ACCEPT
# iptables -A FORWARD -i enp0s8 -o enp0s3 -j ACCEPT



※ iptables 명령어로 설정된 부분은 CentOS 재부팅 후 사라집니다.



---

3. 네트워크 설정 확인



이제 Router는 Guest1의 패킷을 enp0s3 인터페이스로 보내 Guest2로 전달할 수 있도록 설정되었습니다.



설정이 잘 되었는지 Guest1에서 확인해 보도록 합니다.



# traceroute [Guest2 IP]





Guest1의 패킷이 10.0.2.1(Router)을 지나 192.168.1.95(Guest2)로 전달되는 모습을 확인했습니다.

traceroute가 설치되지 않은 경우 간단하게 ping 명령어로 확인할 수 있습니다.



설정상 편의를 위해 내부 네트워크에만 게이트웨이 주소를 설정하였으며 ip를 자동으로 부여받는 어댑터에 브리지를 사용하였습니다. Guest2에서도 Guest1으로 연결할 수 있도록 동작하려면 어댑터에 브리지 대신 내부 네트워크를 생성하여 동일하게 Router와 게이트웨이 설정을 하시면 됩니다.



감사합니다.
